0.2S级高精度485通讯三相导轨式智能电表

0.2S级高精度485通讯三相导轨式智能电表

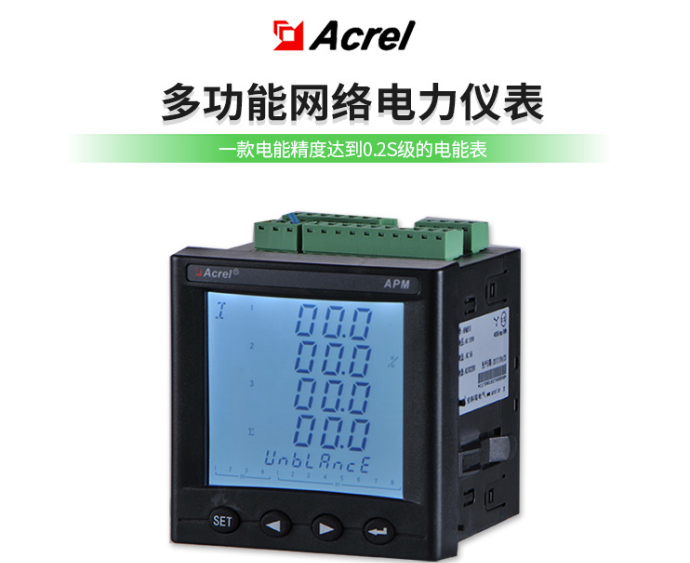

一、       概述

APM5系列网络电力仪表依IEC标准设计，具全电量测、电能统计、电能质量分析（含谐波、间谐波、闪变）、故障录波（含电压暂升/降/中断、冲击电流记录）、事件记录及网络通讯等功能，用于电网供电质量综合监控。该系列仪表配多功能DI/DO、AO、无线通讯、漏电测温模块，可灵活实现电气回路全电量测与开关状态监控。

工业与民用电力监控中，三相导轨式智能电表以模块化设计、高精度计量及灵活部署，成能源管理核心设备。RS485通讯接口因抗干扰强、传输远、多节点组网，成电表与上位系统（如能源管理系统、集中抄表平台）交互主流通道。

二、       电表功能简介

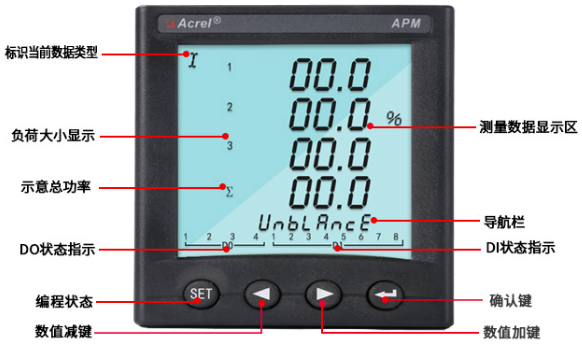

仪表液晶显示，文字部分采用简体汉字或英文，数据显示应采用国家法定计量单位；

支持全电力参数测量（U、I、P、Q、S、PF、F）；

支持双向有功、无功电能计量，支持有功电能、无功脉冲输出；

能计量四象限无功电能，视在电能，分相电能，冻结电能，支持复费率计量（历史12月），复费率可设置4个时区、14时段、五种费率（尖峰平谷深谷）；

支持RS485通讯，支持Modbus-RTU规约或DL/T 645(2007)规约(支持冻结功能)。支持可选配以太网通讯或第二路RS485通讯或无线通讯；

支持三相电流、有功功率、无功功率、视在功率实时需量及最大需量(包含时间戳)

三、       常见应用解析

3.1 典型应用场景

工业能源管理与优化：工厂设备众多，用电量大，需实时监控各生产线、车间的用电情况，优化能耗分配，降低生产成本。

分布式能源监控：连接逆变器与电表，实时上传发电量、用电量数据至云平台，支持补贴申报与运维管理。

工业自动化与设备保护：监测关键设备（如电机、压缩机）的用电状态，预防过载、短路等故障。

建筑智慧能源管理：在商业综合体、写字楼中监控空调、照明等系统的用电情况，实现分项计量与峰谷电价优化。

数据中心与精密制造：对电能质量要求高，需监测谐波、闪变等参数，确保设备稳定运行。

3.2 技术扩展应用

需量控制与负荷管理：为预测用电高峰提供数据依据，避免需量超限罚款，优化负荷分配，仪表记录最大需量、负荷曲线，支持阈值报警，结合AO模块输出模拟信号，控制发电机或储能系统启停。

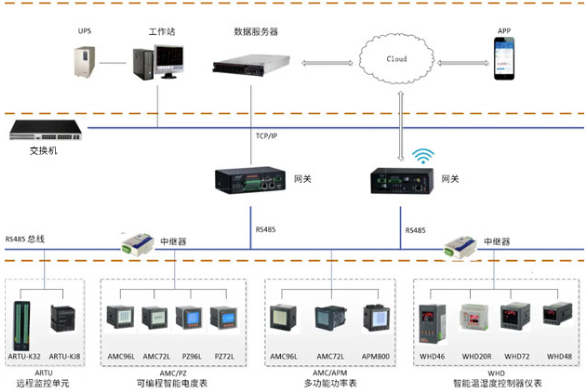

微电网与能源互联网：在分布式能源系统中实现电表协同监控与数据共享，可通过以太网模块实现高速通信，支持实时数据交互与控制指令下发，与微电网控制器无缝对接。

四、       电表安装及接线

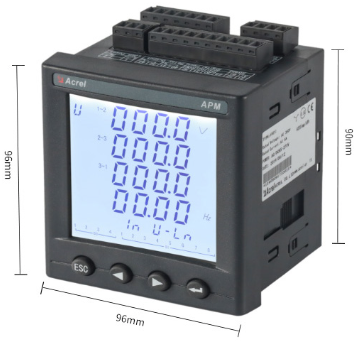

4.1 电表外形尺寸

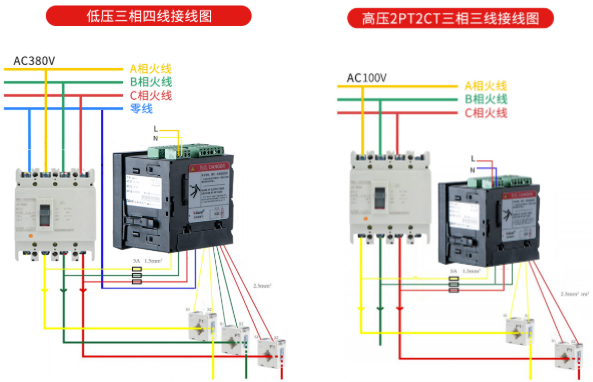

4.2 接线指导

五、       产品证书展示

第三方检测报告、型式评价报告、CE-LVD、CE-EMC
