引言：

在全球能源转型与碳中和目标的驱动下，新能源产业（如光伏、储能、电动汽车充电等）正经历爆发式增长。直流电作为新能源系统的核心能量形式，其精准监测与管理直接关系到系统效率、安全性和经济性。直流电力仪表作为直流电能计量与监控的关键设备，不仅能够实时采集电压、电流、功率等参数，还可通过数据分析优化能源利用、预防故障，并为补贴结算、能效评估提供可靠依据。然而，新能源场景具有高电压、大电流、宽温域、强干扰等复杂特性，对直流电力仪表的精度、环境适应性及功能集成度提出了严苛要求。

一、       直流智能电表在充电桩场景的应用

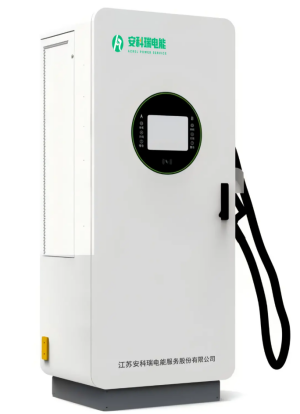

直流电能表在直流充电桩中的作用，是完成合法计费、能量统计、设备监控与运营管理的核心计量节点，是桩对外提供充电服务的“计量基准”和“收费依据”。

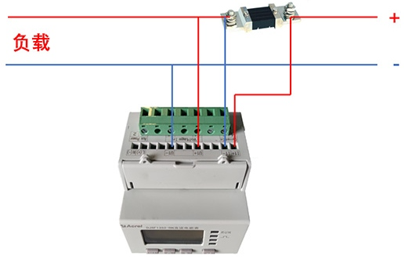

1.1       导轨安装分体式直流电表

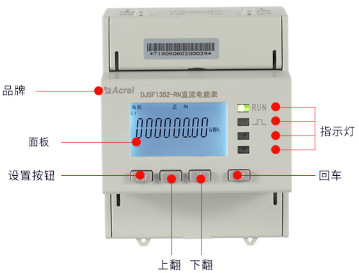

DJSF1352-RN导轨式直流电能表带有双路直流输入，主要针对电信基站、直流充电桩、太阳能光伏等应用 场合而设计，该系列仪表可测量直流系统中的电压、电流、功率以及正反向电能等。在实际使用现场，即可 计量总电能，又可计量规定时间段内的电能。检测的结果既可用于本地显示，又能与工控设备、计算机连接，组成测控系统。

仪表具有RS-485通讯接口，同时支持Modbus-RTU协议和DLT645-07协议；可带继电器报警输出和开关量 输入功能；根据不同要求，通过仪表面板按键，对变比、报警、通讯进行设置；具有开关量事件记录（Modbus协议）、编程和事件设置记录（645协议）、数据瞬时和定时冻结功能（645协议）、电压电流功率最大值、 最小值记录功能。

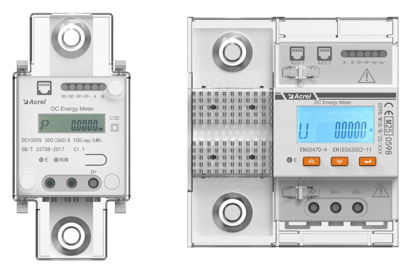

1.2       导轨安装一体式直流电表

DJSF1352-D系列分为D-360和D-600两个规格，分别对应360A和660A电流输入，仪表具备安装更简单：集成分流器，布线最少；体积更紧凑：整体集成、节省空间；一致性更好：整机出厂标定、抗干扰强；维护更省心：部件少、故障点少等核心优势。

二、       直流智能电表在储能系统的应用

2.1 电表选型流程

电压等级确认：首先确定电压等级，包括48V、1000V、1500V等选项，确保与系统电压匹配。

传感器方案选择：推荐采用霍尔传感器方案，也可选择分流器方案，根据应用场景的需求和精度要求进行决策。

精度等级确定：选择精度等级，包括1级或0.5级，以满足测量准确性和可靠性的要求。

安装方式配置：最后确定安装方式，可选择一体式或分体式，根据设备布局和安装便利性进行适配。

2.2 直流表配套分流器方案

简单性和成本效益：分流器是基于简单的电阻原理，因此它们通常比较便宜且易于实现。

高精度：在理想条件下，分流器可以提供非常准确的电流测量。

直接测量：分流器直接测量通过电阻的电流，因此对测量电流的直接变化响应迅速。

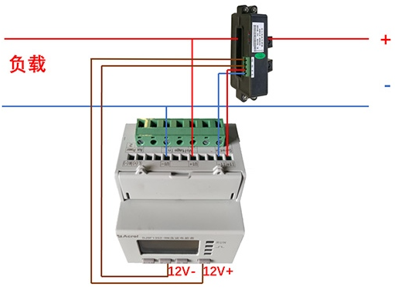

2.3 直流表配套霍尔传感器方案

无接触测量：霍尔传感器通过磁场感应电流，不需要与电路直接接触，因此不会引起额外的电压降或能量损失。

适用于高电流测量：由于其无接触的特性，霍尔传感器适合测量较大的电流。

灵活性和安全性：由于无需直接接触电路，霍尔传感器在安装和使用时更加灵活和安全。

三、       集中式光伏场景汇流监测

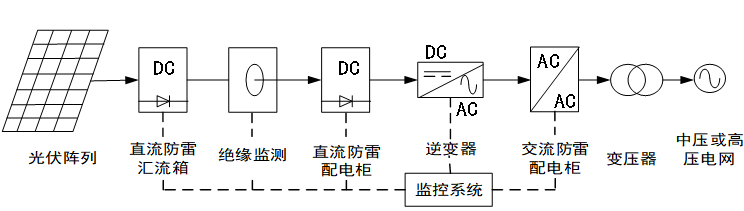

集中式光伏汇流箱的测量是为了实现串级故障诊断、组件性能监测、发电量分析、保护动作判断，并为逆变器及电站监控系统提供运行数据，是大型光伏电站精细化运维的基础。

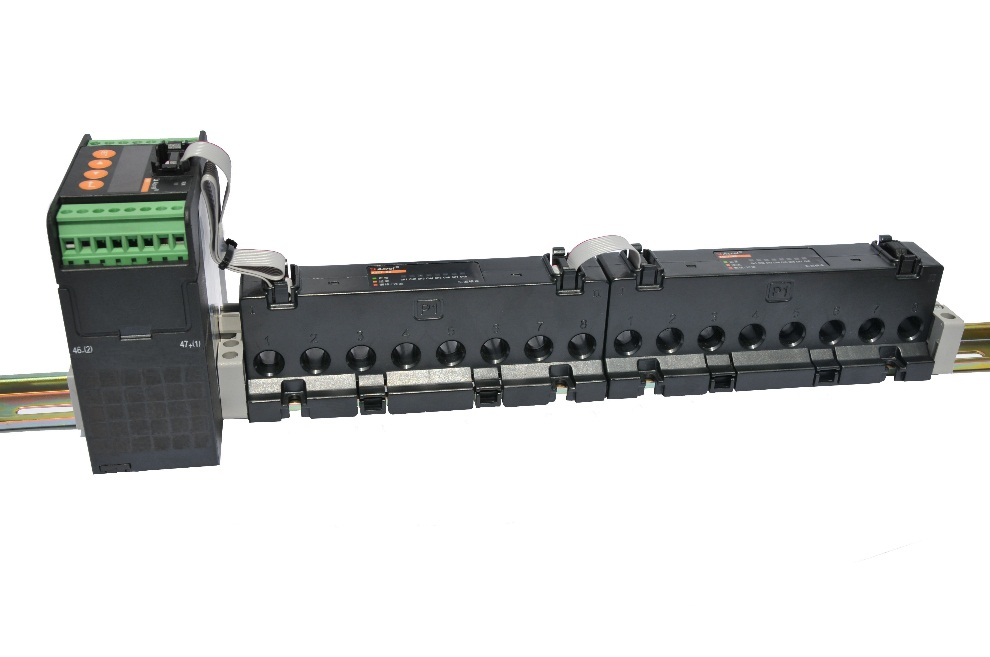

AGF-T 穿孔式光伏汇流采集装置是专门应用于智能光伏汇流箱，用于监测光电池阵列中电池板运行状态，组串电流测量，汇流箱中防雷器状态采集、直流断路 器状态采集、装置带有 RS485 接口可以把测量和采集到的数据和设备状态上传。

四、       相关产品认证展示

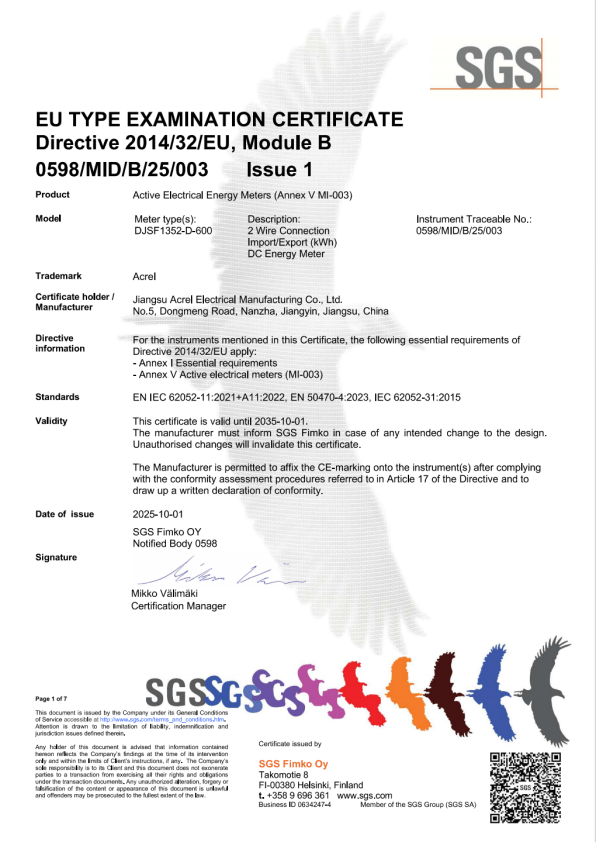

DJSF1352-D-600 MID 认证

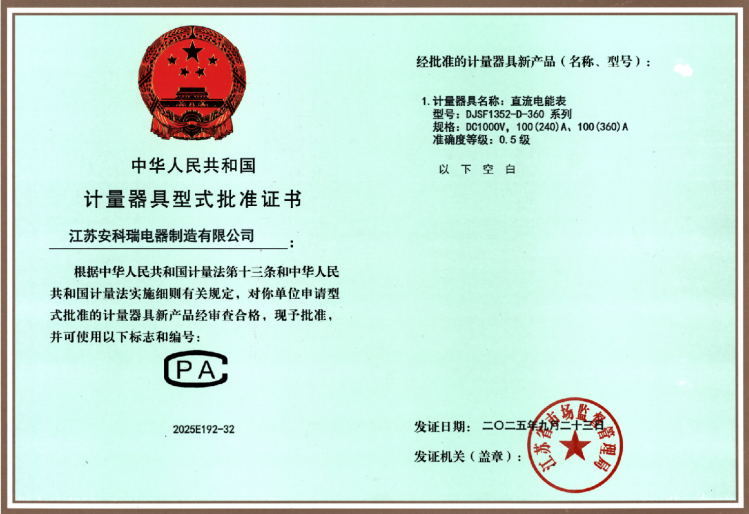

DJSF1352-D-360 CPA认证

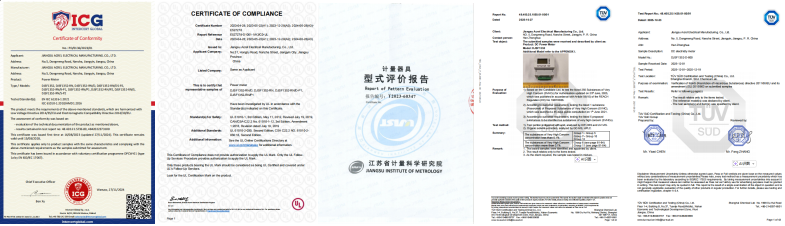

DJSF1352-RN系列 CE、UL、CPA、ROHS、Reach认证

结语：

新能源革命下，直流电力仪表已升级为连接发电、储能、用电的“数据枢纽”，兼具效率监测（0.5级高精度）、安全守护（恶劣环境预警）与商业赋能（光伏补贴、储能套利等支撑）功能。未来，它将深度智能化：融合IoT与AI实现主动预测，适配高压系统并满足严苛安全标准，拓展至分布式微网、V2G等场景，同时采用绿色制造降低碳排放。选择它，即是为新能源系统投资“数据资产”，以精准计量与智能预判，推动能源转型，成为新能源世界的核心组件。
