商场大量使用非线性负载，导致零线带电、零排温度升高等问题怎么解决？

商场大量使用LED照明及显示屏，导致零线带电、零排温度升高等问题怎么解决？

引言：

随着商业综合体对节能与智能化需求的提升，LED照明、电子显示屏等非线性负载在商场中大规模应用。这类设备通过整流电路将交流电转换为直流电，虽提升了能效，却因开关电源的开关特性引发零线电流增大、零排过热、电压偏移等带电风险，严重威胁人员安全与设备稳定运行。

关键词：N线电流消除装置、零线保护装置、末端电气火灾抑制、中性线电流滤除装置、零线综合治理保护

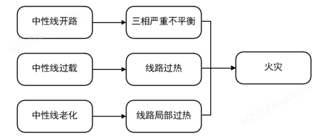

一、       零线电流过大会有哪些危害？

1.1 火灾隐患：零线过热引燃风险

零线电流过大时，导线电阻产生的焦耳热（Q=I2Rt）随电流平方激增。若零线电流达相线1.73倍（3次谐波叠加），发热量是相线的3倍，易致绝缘层老化开裂，甚至引发短路火灾。

1.2 设备损毁：电压偏移与谐波干扰

零线电流过大使零线对地电压升高（如100A电流在0.1Ω零线上产生10V偏移），导致LED灯、计算机等设备因过压或欠压损坏。非线性负载产生的谐波电流（3次、5次）通过零线回流，造成电压畸变（THD超标），干扰通信并降低功率因数，增加线路损耗。

1.3 系统崩溃：三相不平衡连锁反应

零线电流过大常伴随三相负载不平衡，导致变压器铜损增加20%-30%，中性点电位漂移，加剧零线电压异常。重载相设备可能过流烧毁，轻载相设备因欠压停机。

1.4 触电威胁：零线带电直接危害

零线断裂或接触不良时，电流可能通过设备外壳或大地形成回路，使零线带电。例如，某商场因零线虚接导致金属灯架对地电压达110V，引发触电事故。此外，零线过热可能引燃可燃物，造成二次灾害。

1.5 经济损耗：隐性成本与运维压力

谐波和过热导致设备寿命缩短超50%，维护周期大幅压缩；线路损耗增加10%-30%，推高电费；设备故障或保护装置误动可能造成营业中断，单次损失达数十万元。治理零线电流问题需短期投入，但长期可避免更大损失。

二、       如何识别N线电流过大？

设备异响预警：变压器、配电柜等设备发出异常噪音或嗡鸣；

道题过热现象：N线电缆、母排表面温度异常升高，触摸烫手；

保护装置动作：空气开关、保护器无明显故障下频繁无故跳闸；

照明系统异常：车间或办公区照明灯光出现不明原因的闪烁现象；

负载设备运行异常：连接在系统中的电机、泵类等动力设备运行不稳，伴有异常震动或异响，效率下降。

三、       N线（中性线、零线）电流治理解决方案

3.1 解决原理

实时监测：利用高精度电流互感器，全天候实时监测电网中的三相电流及N线电流状态；

智能分析：内置高性能CPU，快速分析电流中的谐波成分，精准计算三相不平衡度；

精准补偿：驱动IGBT功率模块，实时输出反向补偿电流，抵消谐波和不平衡分量；

净化电网：N线电流大幅降低，电网波形恢复正弦波，实现电能质量的全面优化。

3.2 核心功能

高效滤除3N次谐波：重点针对3、9次等3N次谐波，这类谐波会在中性线（N线）上形成叠加，导致电流过大，引发严重的安全隐患。通过高精度谐波治理技术，有效消除波形畸变，显著降低N线电流，从根本上解决过载问题，保障用电安全；

动态补偿三相不平衡：实时监测三相电流差异，动态调节各相输出，将不平衡度控制在5%以内，有效避免因不平衡导致的N线电流过大问题；

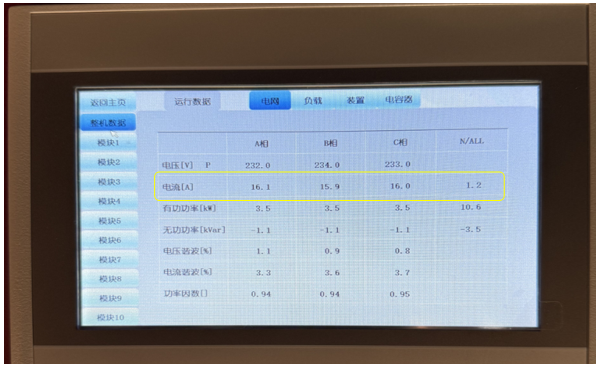

全面监测与主动保护：实时监测电压、电流、功率、温度等20余项电参量，*方位掌握设备运行状态。具备过流、过压、欠压、超温等多种保护功能，故障时自动告警，确保系统安全。自动记录设备运行日志和历史故障信息，数据可追溯，方便后续分析与维护。

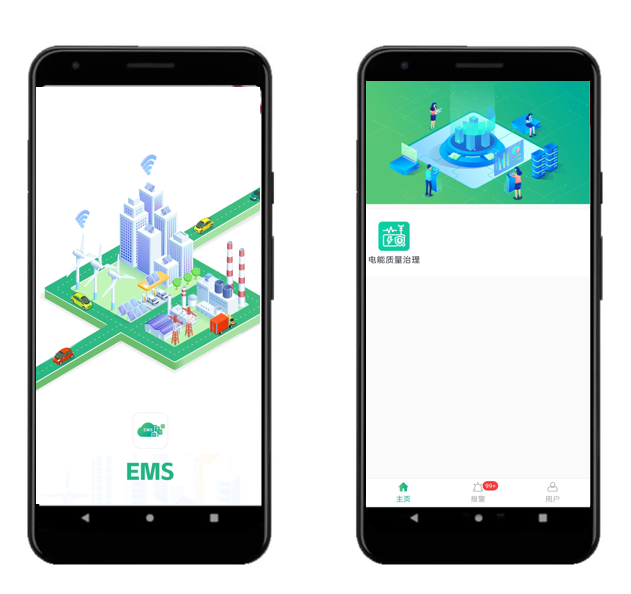

手机APP，随时掌握系统状态：运维人员在现场即可通过手机直接控制设备，无需往返中控室，操作便捷高效。随时随地查看关键运行指标，数据可视化呈现，状态一目了然。支持远程参数配置，系统故障即时推送，确保问题及时发现与处理。

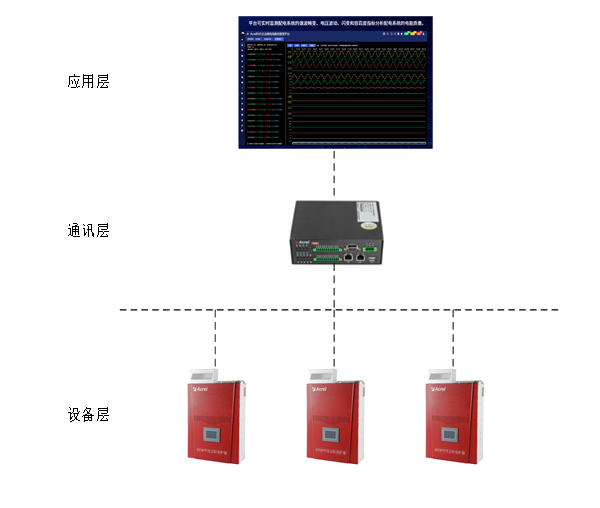

3.3 终端治理方案构架

应用层：负责全局数据的集中监控、实时分析和统一管理，提供可视化的决策支持。

通讯层：构建高可靠的传输通道，保障设备层与应用层之间的数据交互实时、稳定、安全。

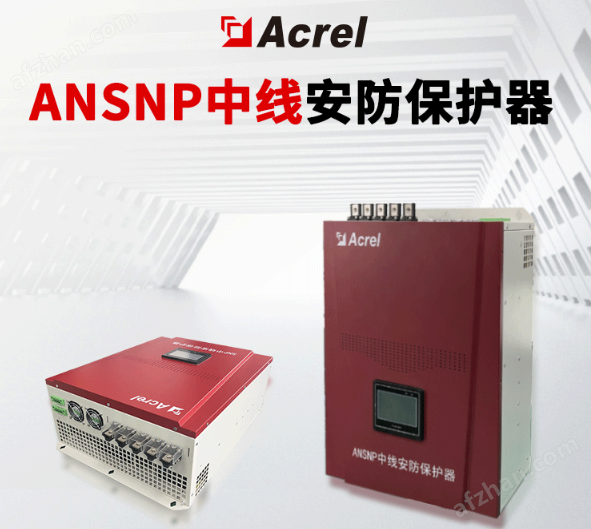

设备层：部署多个ANSNP中线安防保护器，负责现场数据的实时采集和具体的治理策略执行。

四、       应用案例

4.1 江苏某制造企业案例

问题现象：由于存在大量的LED照明灯具和可控硅调功器控制的电加热设备致使产生大量的3次谐波，N线电流最大可达500A左右，线缆和断路器发热异常，现场的生产设备受到严重影响，生产效率下降。

现场情况：现场18个末端治理点位，以某个末端配电箱为例进行N线治理测试，加热管投入运行少，功率小，电流小，此时N线电流120A左右；加热管投入运行多，35%功率运行，N线电流较大，可达480A左右。

设备配置：1台ANSNP100壁挂模块

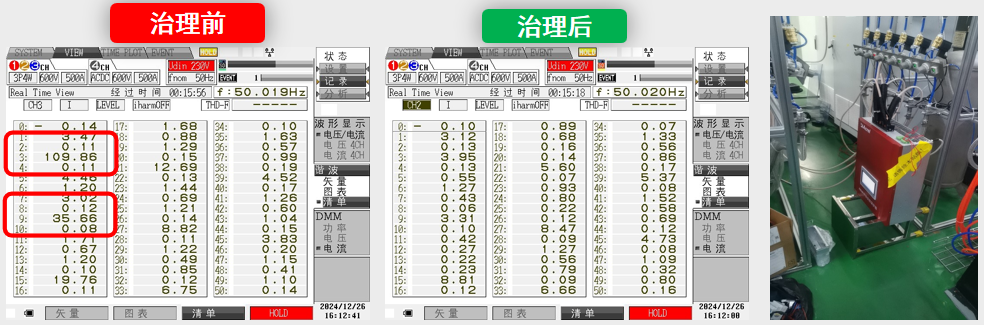

治理效果：N线电流减小。3次和9谐波电流由治理之前的109.86A和35.66A降低到3.95和3.3A，ANSNP对于N线电流中3次谐波的治理能力补偿率在97%及以上，符合前期预期的治理要求；线缆和断路器的温度降低。

4.2 上海某商业广场案例

问题现象：由于配电放N线电流过大问题发生过电气事故，由于商场内大量使用LED照明灯具，隐患显著，必须进行预防，今年要求商场内商户必须对其本身所在的配电箱N线电流进行治理，商场内共店铺两三百家。

现场情况：先对几家店铺做末端N线电流治理。

治理效果：***店铺治理前N相电流19.4A左右，治理后N相电流2.9A，现场要求N相治理完以后降低到5A以内，满足预期的治理要求，设备运行稳定。

五、 产品**

发明**-《一种中线安防保护器用的N相过流保护与监测系统》已授权

外观**-《中线安防保护器SNP》已授权

外观**-《一种显示屏幕面板的末端N线电流治理装置-ANSNP中线安防保护器用户界》已授理

软著-《ANSNP中线安防保护器软件》已授权

期刊论文-《一种基于SNP中线安防保护器的N线过流保护与检测方法》已录用出版

期刊论文-《一种基于N线电流过大的终端电气综合治理解决方案》已录用
