攻克光伏逆流难题：关键细节剖析，避免光伏运维翻车

引言：

光伏装了，电发了，钱却没赚到——甚至还被罚款了。

这种事在工商业分布式光伏项目里，太常见了。根因往往就两个字：逆流。

你以为装了逆流监测电表就万事大吉？现实是：传感器漂移没人管、阈值拍脑袋设定、逆变器凌晨集体脱网、组件热斑烧穿背板……一个个看似不起眼的细节，最终都会变成运维团队的"深夜连环call"。

今天这篇文章，不讲大道理，只拆关键细节。核心围绕一套经过大量项目验证的组合方案——ACCU协调控制器 + AM5SE防逆流装置，告诉你逆流到底怎么防、怎么调、怎么避坑。

看完你会明白：防逆流不是"装个开关堵死"那么简单，而是一套测得准、调得快、保得住的系统工程。

一、       逆流为什么总是搞不定？五个根本原因

很多人把逆流当"小问题"，觉得不就是电倒送了嘛，切断不就完了。但实际运维中，逆流往往是合规红线 + 设备杀手 + 收益黑洞的三重威胁。

搞不定的原因，归纳起来就五条：

第一，发电骤增，负荷跟不上：晴天午间辐照突变，光伏出力飙升，工厂产线却在午休。电没地方去，只能倒送电网。

第二，负荷骤降，消纳不足：工厂停产、节假日停工，光伏照样满发。逆流一持续就是好几个小时。

第三，监测精度不够：传感器老化、CT安装位置不对，误判逆流。结果就是——该调的不调，不该跳的乱跳。

第四，阈值设定拍脑袋：切断阈值过低，频繁断电，发电量白白损失；阈值过高，形同虚设，该保护时不保护。

第五，通信延迟或协议不兼容：多台逆变器485通信干扰，功率调整不同步。曾有案例：3台逆变器调节滞后，直接触发电网保护跳闸。

这里要特别提一句法规硬约束：按 GB/T 50865-2013，不可逆并网光伏系统必须装逆向功率保护，检测到逆向电流超过额定输出的5%，2秒内必须降出力或停机。GB/T 43526-2023 也明确，储能系统公共连接点必须具备逆向功率保护功能。

二、       ACCU+AM5SE，为什么这套方案能打？

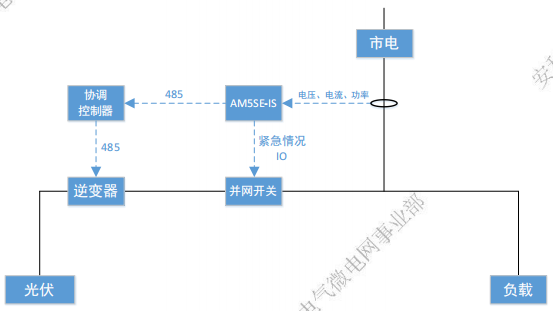

协调控制器结合防逆流保护装置 AM5SE 系列方案通过监测公共连接点逆流情况，一旦检测到逆流或即将出现逆流，就会通过通信接口发送信号给协调控制器，协调控制器通过监测市电总进线处的功率和实时的光伏发电功率，经过系统的计算生成对应的逆变器调节指令，动态控制逆变器输出功率来实现光伏防逆流的柔性调节功能。

此外，防逆流保护装置内置逆功率或低功率保护功能，作为柔性调节失效时的后备保障，确保在异常情况下通过切断并网断路器进行刚性控制防止逆流发生。该方案既保障了电网的安全稳定运行，又**程度提升了光伏发电的自消纳能力，实现了安全性与发电效益的平衡。

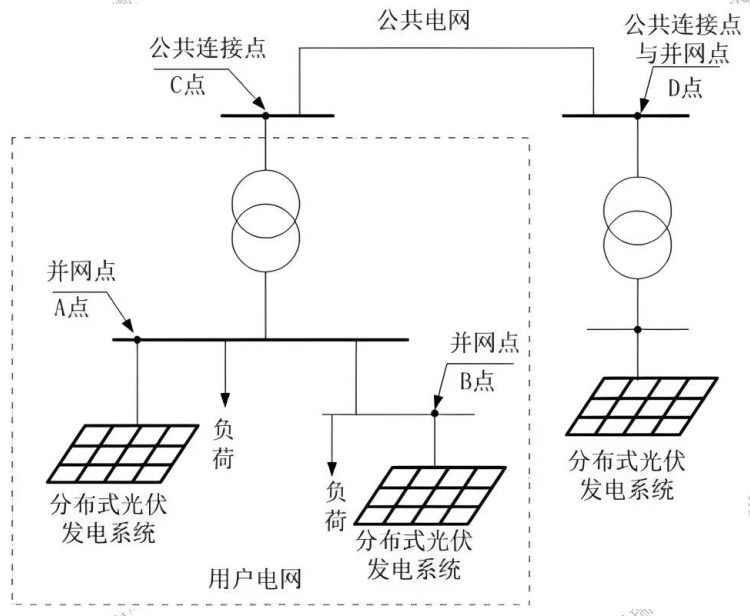

光伏防逆流位置：

虚框为用户电网，该用户电网通过公共连接点 C 与电网相连。在用户电网内部，有两个分布式光伏发电系统，分别通过A 点和 B 点与用户电网相连，A 点和 B 点均为并网点，但不是公共连接点。在 D 点有分布式光伏发电系统直接与公共电网相连，D 点是并网点，也是公共连接点。因此分布式光伏的防逆流应当监视公共连接点（C 或者 D 点）处的上网功率。

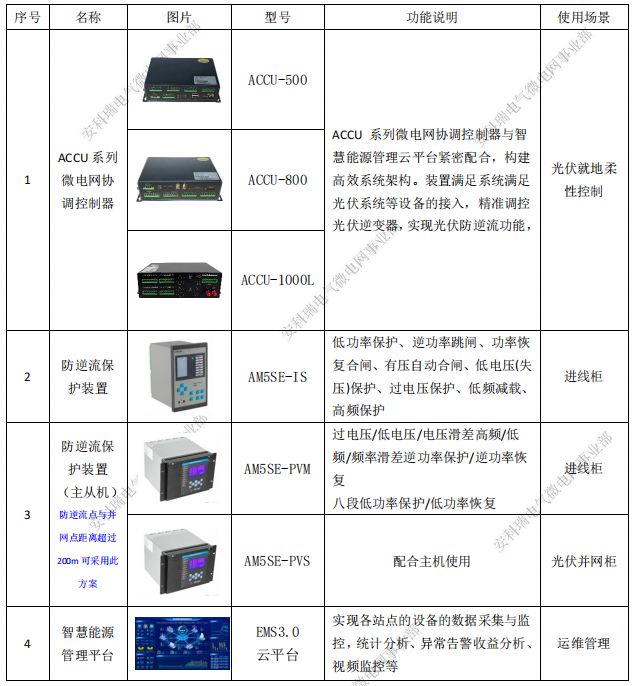

三、       解决方案构成

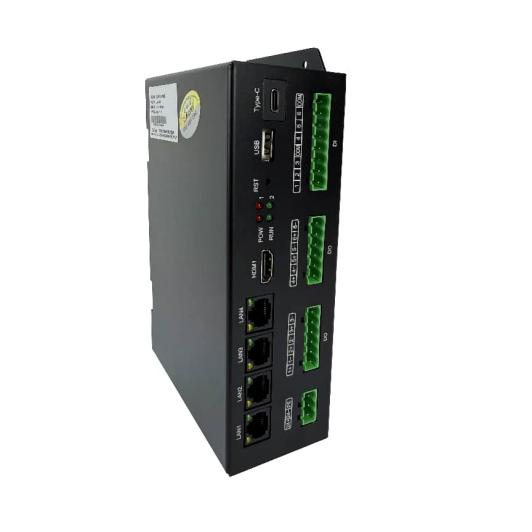

3.1 ACCU协调控制器

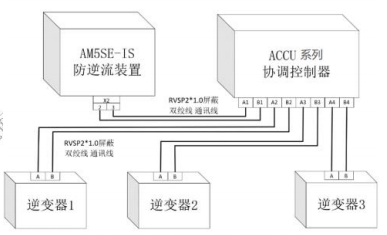

通过监测市电总进线处防逆流信号，将市电取电信号上传至 ACCU 系列微电网协调控制器。该控制器会对逆流数据展开精确的逻 辑计算，进而据此对逆变器的输出功率进行调整，最终实现无逆流运行。

ACCU 系列微电网协调控制器与智慧能源管理云平台紧密配合，构建高效系统架构。控制器精准调控分布式能源，并与云端平台实时交互，响应云端策略配置，实现跨站点、跨区域海量数据接入与分析，为各站点提供精准管控与最佳控制方案，远程监控运维功能进一步提升管理效率。

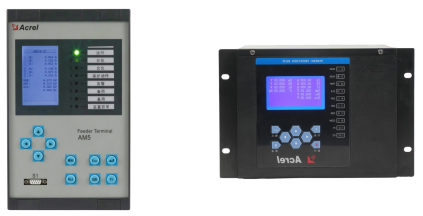

3.2 AM5SE防逆流装置

为确保系统的可靠性，配置的防逆流保护装置，在控制器出现故障或通讯中断等异常情况下，能够迅速切断或者轮切并网柜断路器,保障电网安全。防逆流保护装置目前有 2 款，可以根据应用场景来选择。

并网点与逆流检测点距离较近（200m 以内）：可选用 AM5SE-IS 防逆流保护装置，具有：逆功率跳闸、逆功率恢复合闸；低功率跳闸、低功率恢复合闸。

并网点与逆流检测点距离较远（超过 200m）：可选用 AM5SE-PV 系列主从机防逆流保护装置。具有：主从机方案四段低功率/低功率恢复合闸；主从机方案逆功率/逆功率恢复合闸；主机防孤岛保护、从机防孤岛保护。

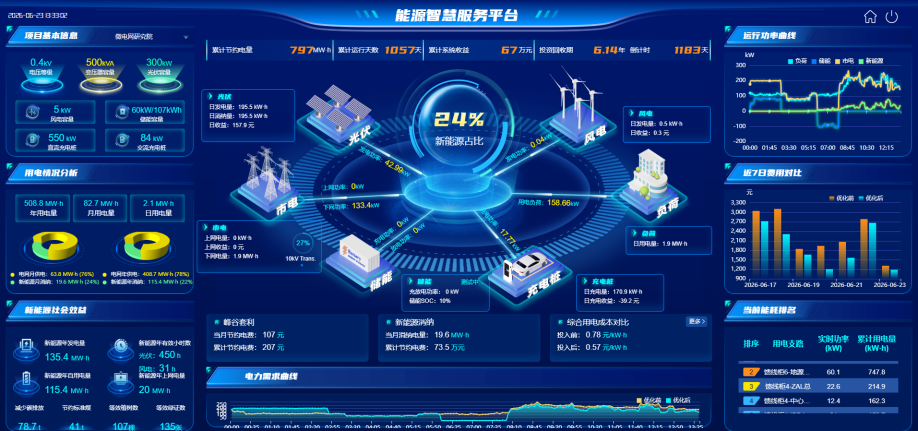

3.3 智慧能源管理平台

借助 AcrelEMS 3.0 智慧能源管理平台，可对用户微电网的光伏发电系统以及用电负荷展开实时监测。结合先进的光伏预测技术，该平台能够优化运行策 略，实现源荷之间的有序互动。不仅可以灵活调节逆变器出力，有效避免逆流现象，还能充分满足企业微电网在能效管理数字化、安全分析智能化等方面的需求，显著提高微电网的运行效率和能源利用率。

四、       解决方案核心优势

全面合规：精准满足《分布式光伏发电开发建设管理办法》及国家标准 GB/T 50865-2013 等对防逆流的强制要求，有效规避电网考核风险。

智能柔性控制：通过实时监测公共连接点功率，ACCU协调控制器能够动态调节逆变器出力，在确保零逆流的前提下，**程度地提升光伏自发自用率，保障用户发电收益。

多重安全防护：防逆流保护装置作为后备保护，在通信中断或控制失效时能迅速动作，通过跳闸切断逆流，为电网安全提供最终屏障。

灵活精准适配：提供总功率与单项功率两种限制模式，并可针对不同现场场景（如单/多进线、远距离监测等）选用最合适的保护装置型号（AM5SE-IS 或 AM5SE-PV 主从机），确保控制的精准性与系统的适应性。

一体化管理：结合 AcrelEMS 智慧能源管理平台，实现了从本地实时控制到云端数据分析与运维的全生命周期管理，助力企业微电网的数字化与智能化升级。

综上所述，本方案不仅解决了分布式光伏并网带来的逆流问题，更通过先进的控制策略和可靠的产品配置，为电网的安全稳定运行与用户能源效益的*大化提供了坚实的技术保障。

结语：

光伏逆流这件事，说到底就三句话：测得准、调得快、保得住。

本方案详细阐述了基于ACCU协调控制器与AM5SE系列防逆流保护装置的集成解决方案，以应对分布式光伏高渗透率下电网“红区”的管理挑战。方案严格遵循国家相关标准与政策要求，通过“柔性调节”与“刚性保护”相结合的双重保障机制，构建了一个安全、高效、可靠的防逆流系统。
