引言：

在全球能源转型与可再生能源大规模接入背景下，储能系统作为平衡供需、提升电网灵活性的关键技术正快速发展。其中，交流侧计量电表作为能量管理的核心工具，承担着精准测量电能交互、优化系统运行及保障经济效益的重任。无论是工商业储能的峰谷套利，还是电网侧调峰调频，均依赖高精度、多功能电表提供数据支撑。储能交流侧计量电表

一、 功能特点

双向计量：能够同时测量储能系统向电网输送的电能（正向）和从电网吸收的电能（反向），准确记录充放电电量，为峰谷套利、需量管理等提供数据支持。

高精度计量：计量精度通常达到0.5S级或更高，确保电能计量的准确性，满足商业结算和系统分析的需求。

多参数测量：除电能外，还可测量电压、电流、功率因数、频率等参数，全面反映电网运行状态。

通信功能：支持RS485、Modbus、DL/T645等通信协议，实现与能量管理系统（EMS）、监控平台的互联互通，支持远程抄表和数据上传。

谐波测量：部分电表具备谐波分析功能，可测量2-31次谐波含量，评估电能质量，避免谐波对设备和电网的影响。

事件记录与报警：记录电压暂降、暂升、断相等事件，并具备报警输出功能，保障系统安全运行。

二、 应用场景

工商业储能系统：用于企业微电网、光伏储能一体化系统等，实现电能计量、需量管理、峰谷套利等功能，降低用电成本。

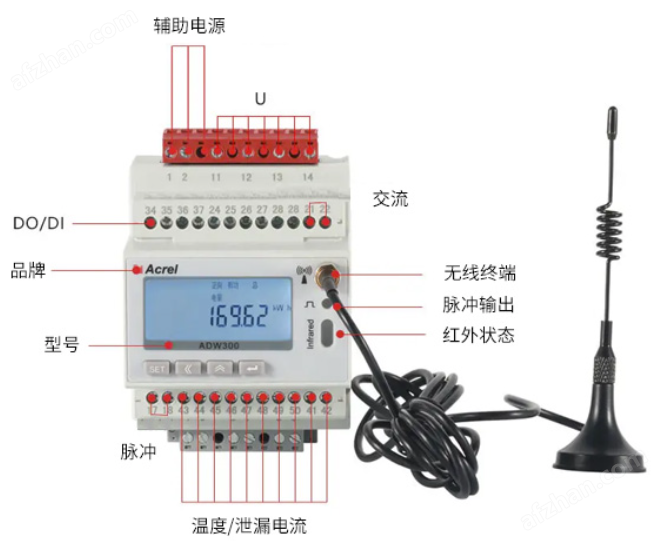

3.1 电表外形尺寸

3.2 电表接线指导

四、储能柜能量管理系统

安科瑞储能能量管理系统Acrel-2000ES，专门针对设备供应商、储能集成商、电池商所生产的工商业储能柜、储能集装箱研发的一款储能EMS。具有完善的储能监控与管理功能,涵盖了储能系统设备(PCS、BMS、电表、消防、空调等)的详细信息,实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高级应用上支持能量调度,具备计划曲线、削峰填谷、需量控制、防逆流等控制功能。
