RJ45网线接口电表 ModbusTCP协议电表

引言：

在工业4.0与能源互联网的双重驱动下，传统电表正从单一计量工具向智能化、网络化设备转型。RJ45网线接口的普及，使得电表突破了串口通信的距离限制，实现了高速、可靠的远程数据交互。以安科瑞APM520/CE为代表的工业以太网电能表，通过集成全电量测量、电能质量分析、故障录波等功能，成为电网监控与能源管理的核心设备。本文将结合APM520/CE的技术特性，探讨RJ45接口电表在工业场景中的应用价值与发展趋势。

一、RJ45接口电表的技术优势：从数据传输到系统集成

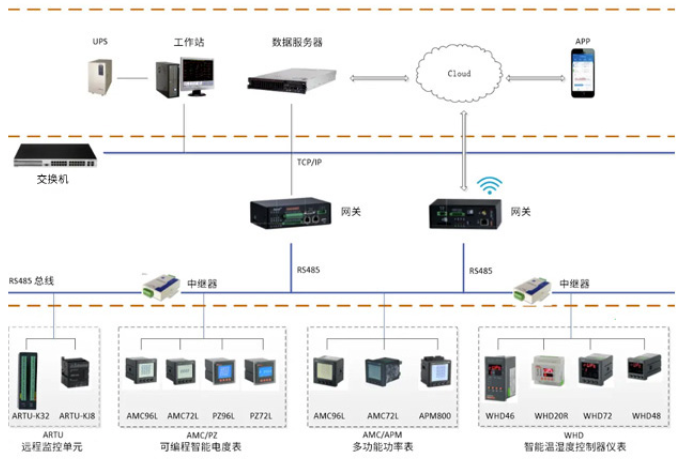

RJ45接口基于以太网通信协议，其核心优势在于高速率、抗干扰与开放性。APM520/CE通过支持Modbus-TCP协议，实现了与PLC、SCADA系统及云平台的无缝对接，数据传输速率可达100Mbps，远超传统RS485的115.2kbps。例如，在某钢铁厂能源管理系统中，APM520/CE通过RJ45接口实时上传32个回路的电压、电流、谐波数据，使能效分析响应时间从分钟级缩短至秒级。

此外，RJ45接口技术，可简化布线成本。APM520/CE的防护等级达IP65，其金属外壳与密封设计能有效抵御工业环境中的粉尘与水汽侵入，确保在-25℃至+65℃的温度下稳定运行。

二、APM520/CE的核心功能：全场景电能管理解决方案

2.1 全电量测量与高精度计量

APM520/CE支持三相三线/四线制接入，电压测量范围覆盖AC 57.7V至690V，电流测量支持1A/5A直接接入或外接互感器扩展。其有功电能计量精度达0.2S级（全量程误差≤±0.2%），满足贸易结算级需求。例如，在光伏储能系统中，0.2S级精度可精准计量逆流电量，避免因计量误差导致的电费纠纷。

2.2 电能质量分析与故障诊断

该电表具备2-63次谐波监测功能，可实时计算总谐波失真度（THD）与分次谐波含量。在某数据中心案例中，APM520/CE检测到3次谐波电流超标（THD=18.7%），通过触发继电器输出切断非线性负载，避免了变压器过热故障。此外，其故障录波功能可记录电压暂升/暂降、冲击电流等事件波形，为事故分析提供关键数据。

2.3 模块化设计与灵活扩展

APM520/CE采用模块化架构，支持选配DI/DO模块（4路输入+2路输出）、AO模块（2路4-20mA输出）及漏电测温模块。例如，在某化工园区配电系统中，通过加装漏电测温模块，电表可同时监测32个回路的剩余电流与电缆温度，当温度超过85℃时自动报警，预防电气火灾。

三、工业场景应用实践：从单机部署到系统集成

3.1 制造业能源管理

在汽车制造工厂中，APM520/CE被部署于空压机、注塑机等高耗能设备回路。通过Modbus-TCP协议，电表数据直接上传至能源管理系统（EMS），结合分时电价策略优化设备启停时间。某企业实施后，年节约电费超200万元，投资回收期仅1.2年。

3.2 分布式能源监控

在风电/光伏电站中，APM520/CE的防逆流功能至关重要。其通过实时监测并网点功率方向，当检测到逆流时自动触发继电器输出，联动逆变器降载运行。例如，某5MW光伏电站部署后，逆流事件减少92%，避免因电网考核产生的年度罚款约50万元。

3.3 智慧建筑能耗审计

在商业综合体中，APM520/CE的复费率电能统计功能可区分尖峰平谷时段用电量，为租户分户计费提供依据。某写字楼项目通过该功能实现电费分摊透明化，租户投诉率下降70%，物业收费效率提升40%。

四、 安装及接线

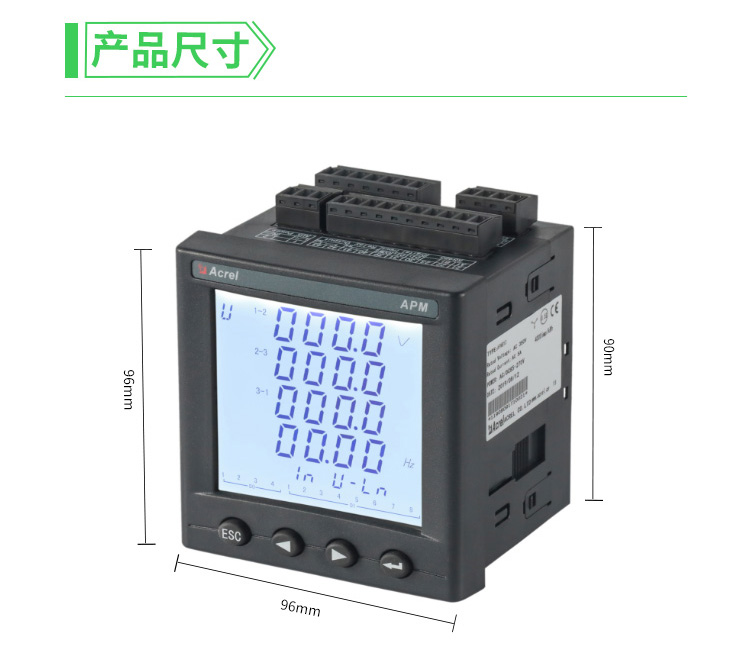

4.1 外形尺寸

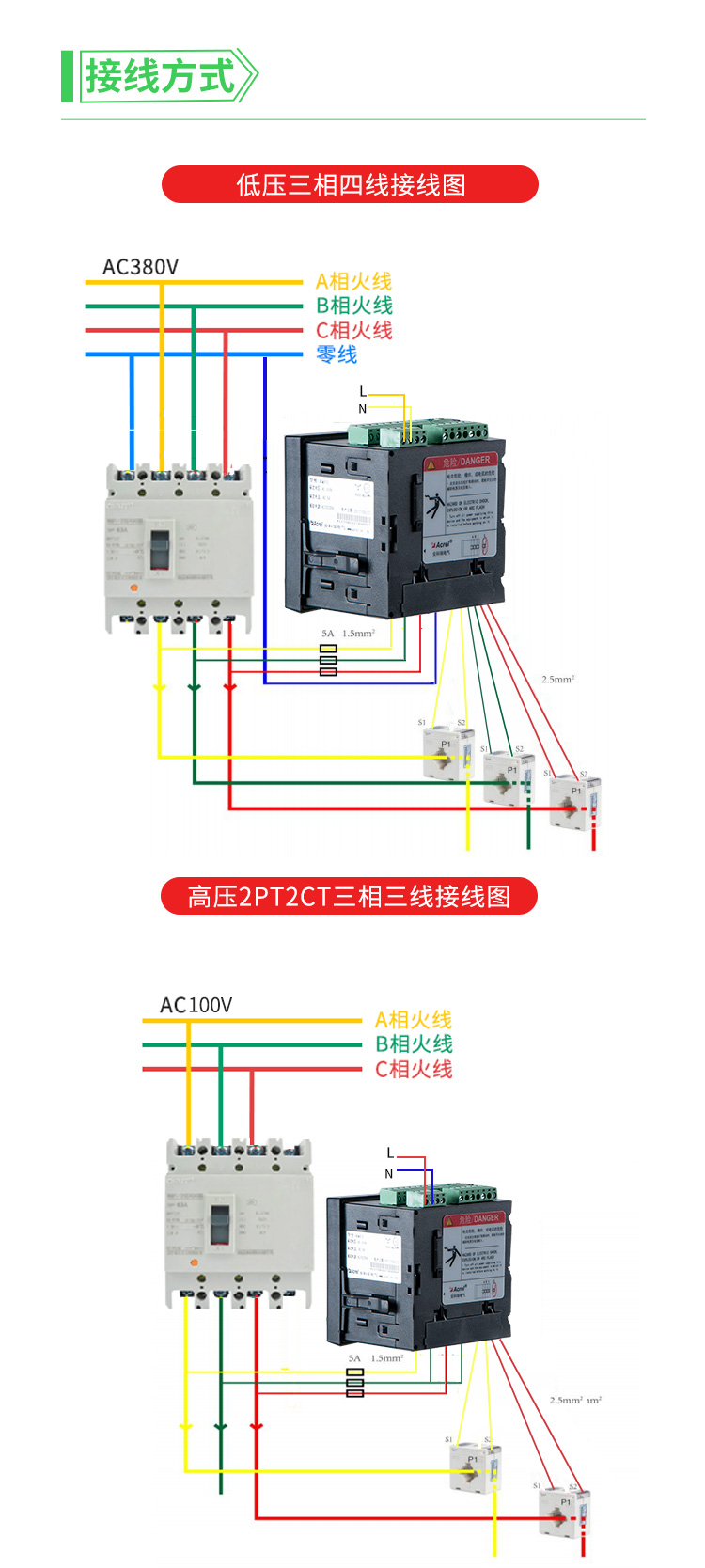

4.2 接线指导

结语：

RJ45网线接口电表已成为工业能源管理的“神经末梢"，其高速通信、高精度计量与多功能集成特性，正推动传统电网向智能化、自适应方向演进。APM520/CE的实践表明，通过深度融合物联网技术与电力电子技术，电表已从单一计量工具升级为能源互联网的关键节点。未来，随着5G、TSN（时间敏感网络）等技术的普及，RJ45接口电表将进一步拓展其在虚拟电厂、需求响应等领域的应用边界，为全球能源转型提供技术支撑。
