一、 概述

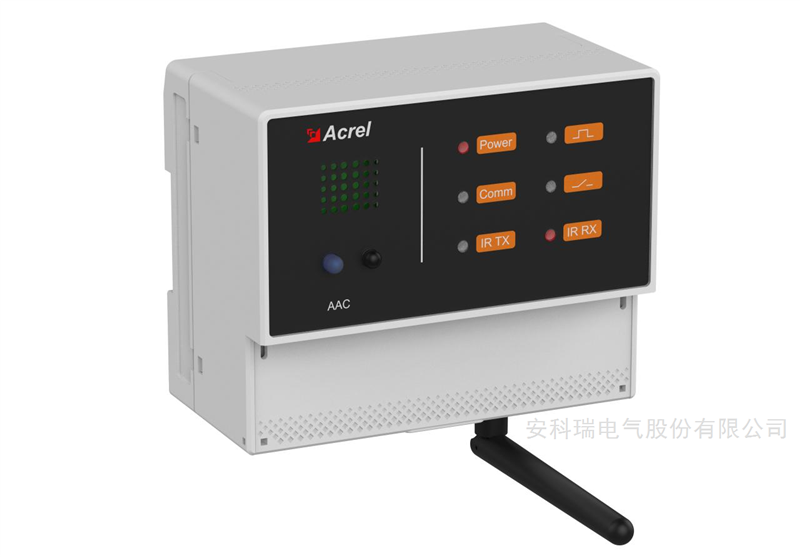

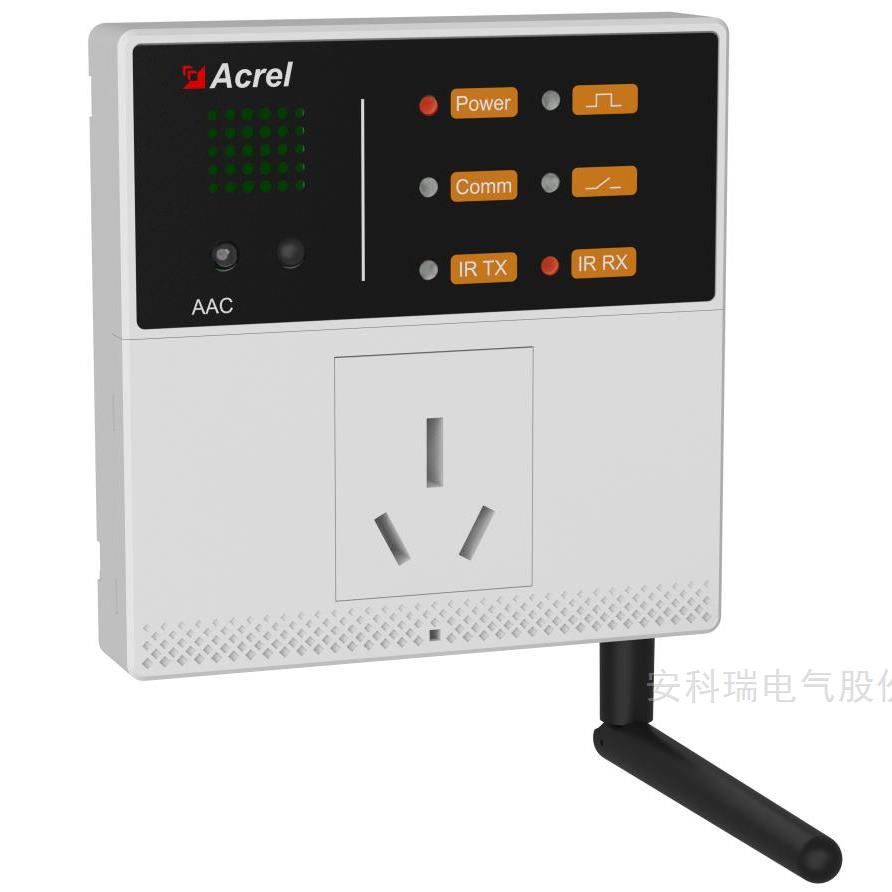

AAC 系列挂机柜机空调控制器主要用于挂机空调和柜机空调的远程红外控制，同时支持空调运 行电参量监测及电能量计量功能。具有强制控制、红外控制、温度控制、时间控制等控制功能。支持 LoRaWAN 及 RS485 等通信等功能，可配合空调控制系统实现公共建筑内挂机空调和柜机空调的集中 控制，用于节能降耗、减少电费支出；也可作为空调的调控工具参与需求侧管理。LoRa通讯单相挂机空调节能插座

二、 产品应用场景

公共建筑空调集中管理‌：适用于办公楼、学校、医院、商场等公共建筑，对内部大量的挂机空调和柜机空调进行统一的远程控制、策略管理和能耗监测，实现‌节能降耗、减少电费支出‌。

‌需求侧响应与管理‌：可作为精准的负荷控制终端，参与电网的需求侧管理，在用电高峰时段根据指令对空调进行柔性调控，助力电网平稳运行。

‌空调智能化改造‌：适用于对现有采用红外遥控器的舒适性空调进行智能化改造，使其具备远程控制、定时、能耗统计等智能功能。

‌特殊空间空调管控‌：用于需要对空调使用进行严格时间或权限管理的场所，如实验室、仓库、出租公寓等。

三、 产品功能优势

3.1 核心控制功能‌

‌强制控制‌：可对空调进行远程强制分合闸，直接控制其电源通断。

‌红外控制‌：通过红外信号远程控制空调的开关、运行模式、设定温度、风速、风向等参数。

‌温度控制‌：支持基于环境温度进行自动控制。

‌时间控制‌：可设定允许空调运行的时间段，实现分时段管理。

‌3.2 监测与计量功能‌

电参量测量‌：实时监测空调的电压、电流、功率等关键电气参数。

‌电能计量‌：精确计量空调的用电量，为空调节能分析和电费核算提供数据支持。

3.3 通讯功能‌

‌多协议支持‌：标配 RS485 通讯（支持 Modbus RTU 和 DLT/645-2007 协议），可选配 LoRa 或 LoRaWAN 无线通讯。

‌平台交互‌：通过上述通讯方式，可与上层空调控制平台进行数据交互，实现集中监控与管理。

‌本地调试‌：具备蓝牙通讯功能，便于现场调试。

四、 安装及接线指导

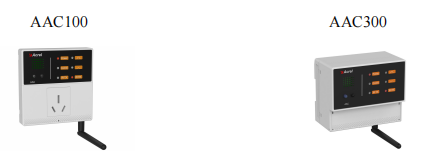

4.1 外形尺寸

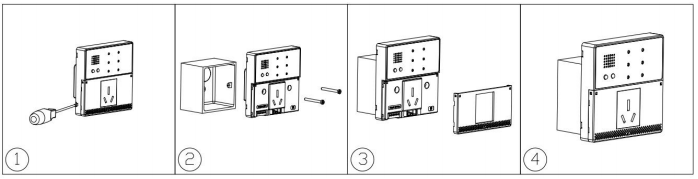

4.2 安装示意图

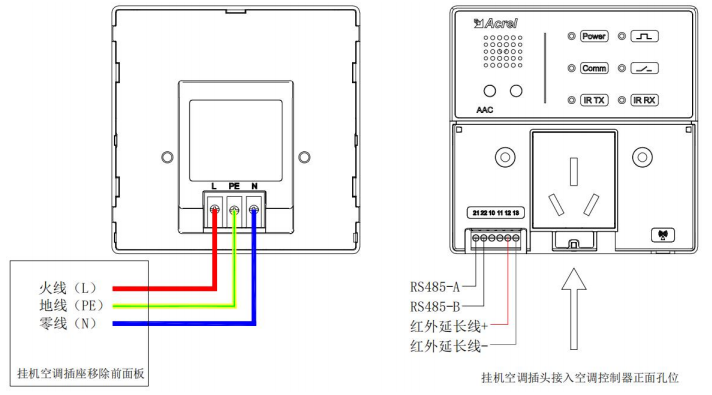

4.3 接线指导图

结语：

AAC系列空调控制器是一款集‌智能控制、精准计量、灵活通信‌于一体的高效能产品。它以标准化的方式解决了非智能空调集中管控的痛点，是公共建筑实现“双碳"目标下节能降耗的得力助手，也是构建柔性、互动新型电力系统的重要终端节点。通过将传统的空调从“信息孤岛"转变为“可控可测的智能单元"，该产品为用户提供了从能耗可视化到策略化管控的完整解决方案，是实现智慧能源管理的基石型产品。
